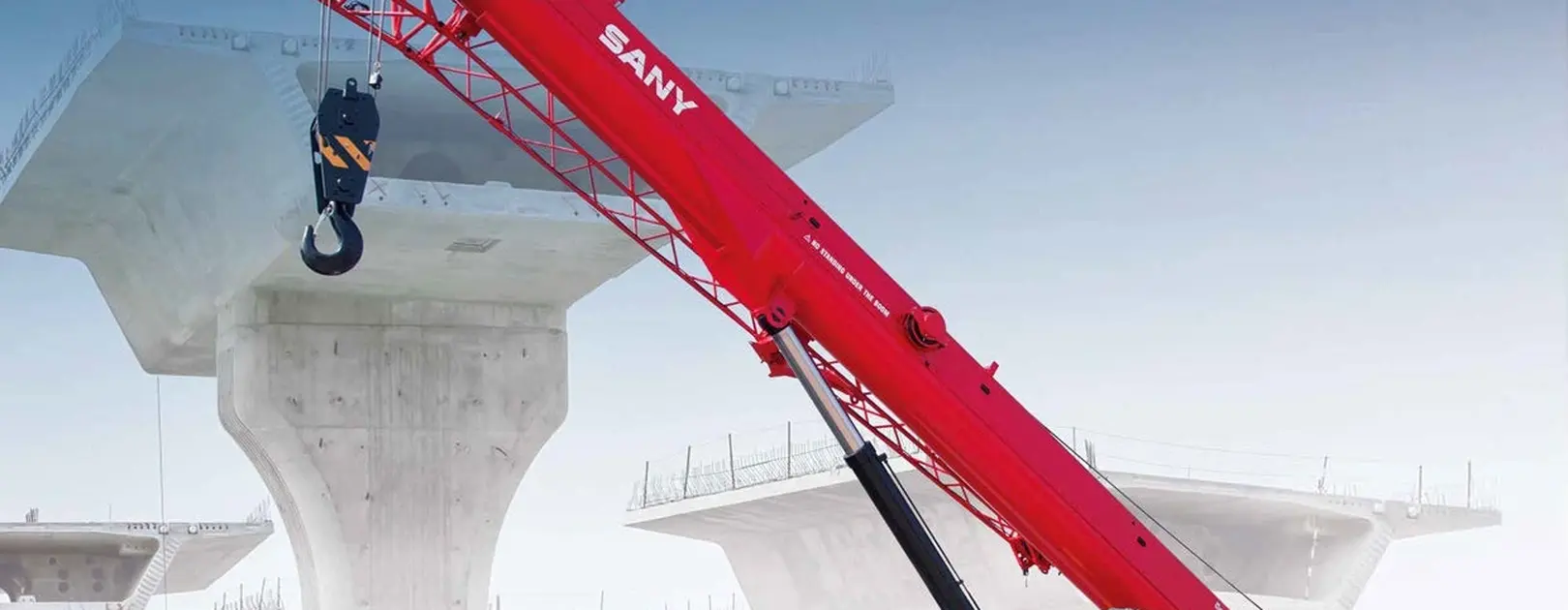

Żurawie terenowe SRE 600 – jak model 60-tonowy sprawdza się na trudnym podłożu?

Błoto, koleiny, ograniczona przestrzeń manewrowa i brak przygotowanych dróg dojazdowych potrafią znacząco utrudnić realizację prac dźwigowych. W takich warunkach nie wystarczy wysoki udźwig. Potrzebna jest również maszyna, która sprawnie dotrze na stanowisko, zachowa odpowiednią trakcję i pozwoli bezpiecznie ustawić podpory.

SRE 600 jest 60-tonowym żurawiem terenowym przeznaczonym do pracy na specjalnym dwuosiowym podwoziu. Łączy napęd obu osi, cztery tryby kierowania, prześwit wynoszący 530 mm oraz pięciosekcyjny wysięgnik teleskopowy o długości do 45,5 m. Po zastosowaniu dodatkowego wysięgnika maksymalna wysokość podnoszenia może sięgać 62 m.

Najważniejsze parametry modelu obejmują:

• maksymalny udźwig nominalny 60 t,

• podstawowy wysięgnik o długości 11,7 m,

• wysięgnik teleskopowy wysuwany do 45,5 m,

• maksymalną długość układu z dodatkowym wysięgnikiem 61,5 m,

• maksymalną wysokość podnoszenia 62 m,

• cztery tryby skrętu kół,

• maksymalną zdolność pokonywania wzniesień określoną przez producenta na 75%,

• rozstaw podpór 7,5 × 7,4 m,

• możliwość podnoszenia na podporach, na kołach oraz przemieszczania się z ładunkiem w odpowiednio skonfigurowanym trybie Pick & Carry.

Takie połączenie sprawia, że SRE 600 może obsługiwać zarówno standardowe prace montażowe, jak i zadania prowadzone w miejscach, do których dostęp typowego żurawia samochodowego byłby utrudniony.

Jak konstrukcja SRE 600 wspiera pracę na nierównym i trudno dostępnym terenie?

SRE 600 został zbudowany na podwoziu charakterystycznym dla żurawi typu rough terrain. Oznacza to, że jego konstrukcja jest ukierunkowana przede wszystkim na poruszanie się w obrębie placów budowy, terenów przemysłowych i nieutwardzonych dróg technologicznych.

Maszyna może pracować w konfiguracji napędu 4×4, w której napędzane są obie osie. Duże opony w rozmiarze 26.5-25 pomagają utrzymać przyczepność na gruncie, a prześwit 530 mm ułatwia pokonywanie kolein, niewielkich progów i nierówności. Kąt natarcia wynosi 20°, natomiast kąt zejścia 17,5°.

Istotną zaletą jest możliwość wyboru jednego z czterech trybów kierowania:

• skrętu przednich kół,

• skrętu tylnych kół,

• skrętu wszystkich kół,

• jazdy krabowej.

Skręt wszystkich kół ogranicza przestrzeń potrzebną do zawracania i korygowania ustawienia. Producent podaje minimalny promień skrętu wynoszący około 7,3 m w najkorzystniejszej konfiguracji. Tryb krabowy pozwala natomiast przemieszczać maszynę po skosie, co może być pomocne podczas ustawiania jej pomiędzy istniejącymi obiektami, składowanymi materiałami lub innymi pojazdami.

Tylna oś wykorzystuje zawieszenie wahliwe z hydrauliczną blokadą. Podczas jazdy rozwiązanie to pomaga kołom utrzymywać kontakt z nierównym podłożem. Przed rozpoczęciem określonych operacji dźwigowych zawieszenie musi zostać zablokowane zgodnie z wybraną konfiguracją roboczą.

Za stabilizację żurawia odpowiadają cztery teleskopowe podpory typu H. Maksymalny rozstaw wynosi 7,5 m wzdłużnie i 7,4 m poprzecznie. Podpory umożliwiają wypoziomowanie maszyny, jednak nie oznacza to, że SRE 600 można ustawić na dowolnym spadku. Zakres poziomowania, sposób wysunięcia podpór oraz dopuszczalne parametry podłoża muszą pozostawać zgodne z instrukcją eksploatacji.

Konstrukcja terenowa ogranicza część problemów związanych z dojazdem, ale nie zastępuje odpowiedniego przygotowania placu. Maszyna o masie własnej około 45,4 t nadal potrzebuje stabilnej drogi przejazdu i stanowiska odpornego na naciski wywierane przez koła oraz stopy podpór.

Jak udźwig 60 ton przekłada się na możliwości żurawia SRE 600?

Wartość 60 t jest maksymalnym udźwigiem nominalnym osiąganym przy wysięgniku podstawowym, pełnym rozstawieniu podpór i promieniu roboczym 3 m. Nie oznacza to, że żuraw podniesie ładunek o takiej masie w każdym położeniu wysięgnika.

Im dalej pionowa linia haka znajduje się od osi obrotu żurawia, tym większy moment wywracający działa na maszynę. Dopuszczalna masa ładunku stopniowo się wówczas zmniejsza. Na udźwig wpływają jednocześnie:

1. długość wysięgnika,

2. rzeczywisty promień pracy,

3. kąt podniesienia ramienia,

4. stopień wysunięcia podpór,

5. kierunek pracy względem podwozia,

6. rodzaj zastosowanego haka i osprzętu,

7. praca na podporach lub na kołach,

8. zastosowanie dodatkowego wysięgnika.

Przykładowo przy całkowicie wysuniętych podporach i wysięgniku 45,5 m tabela producenta przewiduje udźwig 9,5 t przy promieniu 8,5 m, 8,5 t przy promieniu 12 m i 5 t przy promieniu 20 m. Przy promieniu 32 m dostępny udźwig spada do około 1,3 t. Dane te pokazują, dlaczego określenie samej masy elementu nie wystarcza do prawidłowego doboru żurawia.

Wysięgnik teleskopowy składa się z pięciu sekcji. Jego długość można zmieniać od 11,7 do 45,5 m. Dodatkowy wysięgnik o długości 9,2 lub 16 m pozwala uzyskać większą wysokość i zasięg przy podnoszeniu lżejszych elementów. Może być montowany pod kątem 0°, 15° lub 30°.

SRE 600 został wyposażony w elektroniczny ogranicznik momentu udźwigu LMI. System analizuje między innymi długość i kąt wysięgnika oraz obciążenie układu. Informacje są prezentowane na ekranie o przekątnej 10,1 cala. W przypadku zbliżenia się do niebezpiecznych parametrów system ostrzega operatora i może zablokować ruch zwiększający przeciążenie.

LMI wspiera bezpieczeństwo, ale nie zastępuje tabeli udźwigów, planu podnoszenia ani właściwej oceny warunków terenowych. Ostateczna konfiguracja powinna być każdorazowo dobrana do konkretnej operacji.

Do jakich prac budowlanych i montażowych najlepiej wykorzystać SRE 600?

Połączenie 60-tonowego udźwigu z terenowym podwoziem sprawia, że SRE 600 dobrze odpowiada na potrzeby inwestycji, na których prace rozpoczynają się przed wykonaniem docelowych nawierzchni. Może być wykorzystywany również wtedy, gdy stanowiska robocze są rozproszone i wymagają częstego przemieszczania maszyny w obrębie jednego terenu.

Typowe zastosowania obejmują:

• montaż prefabrykowanych elementów żelbetowych,

• ustawianie belek, słupów i elementów konstrukcji stalowych,

• budowę hal przemysłowych i magazynowych,

• montaż zbiorników, instalacji oraz urządzeń technologicznych,

• obsługę robót drogowych i mostowych,

• układanie przepustów oraz elementów kanalizacji,

• prace przy stacjach transformatorowych i sieciach energetycznych,

• rozładunek ciężkich materiałów na nieutwardzonych placach,

• przenoszenie maszyn i urządzeń w obrębie zakładów przemysłowych.

SRE 600 może być szczególnie przydatny przy montażu konstrukcji na początku inwestycji, gdy drogi technologiczne mają jeszcze tymczasowy charakter. Jego właściwości terenowe mogą ograniczyć zakres dodatkowych przygotowań komunikacyjnych, jednak trasa nadal musi być sprawdzona pod względem nośności, szerokości i nachylenia.

Wysięgnik o długości 45,5 m daje możliwość obsługi obiektów o kilku kondygnacjach oraz podnoszenia elementów ponad istniejącymi przeszkodami. Przy zadaniach wymagających większej wysokości można zastosować dodatkowe ramię, osiągając maksymalną wysokość podnoszenia do 62 m. Należy jednak pamiętać, że dodatkowy zasięg przeznaczony jest przede wszystkim do pracy z odpowiednio lżejszymi ładunkami.

Model może wykonywać operacje na kołach, ale w takim przypadku obowiązują osobne, wyraźnie niższe wartości udźwigu. Praca bez podpór nie powinna być traktowana jako prosty zamiennik pełnej konfiguracji podporowej. Jest to odrębny tryb wymagający spełnienia szczegółowych warunków podanych przez producenta.

Jak zaplanować bezpieczne ustawienie żurawia na trudnym podłożu?

Bezpieczna praca rozpoczyna się przed przyjazdem maszyny. Pierwszym krokiem powinno być określenie miejsca ustawienia żurawia, maksymalnych obciążeń podpór i rzeczywistej nośności podłoża.

Ocena gruntu nie może ograniczać się do sprawdzenia, czy jego powierzchnia wygląda na suchą i stabilną. Pod cienką warstwą kruszywa mogą znajdować się grunty nawodnione, słabo zagęszczone zasypki, stare wykopy, kanały instalacyjne albo podziemne zbiorniki.

Przed rozstawieniem SRE 600 należy zweryfikować między innymi:

• Rodzaj i nośność gruntu w miejscu ustawienia podpór.

• Obecność podziemnych instalacji, komór i przepustów.

• Odległość od wykopów, skarp oraz niezabezpieczonych krawędzi.

• Nachylenie terenu i możliwość prawidłowego wypoziomowania maszyny.

• Wielkość płyt lub podkładów potrzebnych pod stopami podpór.

• Sposób odprowadzania wody opadowej ze stanowiska.

• Przebieg napowietrznych linii energetycznych i innych przeszkód.

• Miejsce obrotu przeciwwagi oraz przewidywaną trasę ładunku.

Płyty podporowe zwiększają powierzchnię przekazywania nacisku na grunt. Ich wielkość powinna zostać dobrana na podstawie maksymalnej reakcji podpory i dopuszczalnego obciążenia podłoża. Przypadkowe fragmenty desek, uszkodzone podkłady albo materiały o nieznanej wytrzymałości nie zapewniają przewidywalnego podparcia.

Po ustawieniu maszyny trzeba sprawdzić jej wypoziomowanie oraz pełne oparcie wszystkich stóp. Stanowisko należy obserwować również podczas podnoszenia próbnego i właściwej operacji. Zapadanie się podkładów, pękanie nawierzchni, wypływanie wody lub zauważalne przechylenie są sygnałami do natychmiastowego przerwania pracy.

Szczególnej ostrożności wymaga ustawienie w pobliżu wykopu. Nie istnieje jedna uniwersalna odległość odpowiednia dla każdego rodzaju gruntu. Bezpieczne położenie zależy od głębokości wykopu, ukształtowania skarpy, rodzaju gruntu, sposobu zabezpieczenia ścian oraz obciążeń przekazywanych przez podporę. Stanowisko powinno znajdować się poza strefą możliwego odłamu gruntu, a w przypadkach budzących wątpliwości decyzja musi być oparta na ocenie osoby posiadającej odpowiednie kompetencje geotechniczne lub konstrukcyjne.

Jak dojazd i dostępna przestrzeń wpływają na organizację pracy SRE 600?

SRE 600 ma długość 14,1 m, szerokość 3,3 m i wysokość 3,862 m. Choć konstrukcja dwuosiowa zapewnia dużą zwrotność jak na maszynę tej klasy, dojazd powinien zostać wcześniej sprawdzony na całej trasie.

Analiza powinna uwzględniać:

• szerokość bram i dróg technologicznych,

• wysokość przewodów, konstrukcji oraz gałęzi,

• ostre zakręty i możliwość wykonania skrętu wszystkimi kołami,

• nachylenie oraz poprzeczne pochylenie drogi,

• nośność przepustów, mostków i płyt drogowych,

• grubość i zagęszczenie warstwy kruszywa,

• możliwość bezpiecznego cofania,

• miejsce do rozłożenia podpór i pracy przeciwwagi.

Producent przewiduje możliwość przewozu maszyny podstawowej razem z przeciwwagą, dodatkowym wysięgnikiem i hakami na jednym zestawie transportowym. Masa takiej konfiguracji wynosi około 45,4 t. Nie zwalnia to jednak z obowiązku sprawdzenia lokalnych przepisów dotyczących transportu ponadnormatywnego, dopuszczalnych nacisków, szerokości pojazdu i wymaganych zezwoleń.

Po dotarciu na plac potrzebna jest przestrzeń większa niż sam obrys podwozia. Pełne rozstawienie podpór wymaga obszaru około 7,5 × 7,4 m, a tył obracającej się nadbudowy zatacza promień około 4,45 m. W strefie tej nie mogą znajdować się pracownicy, pojazdy, składowane materiały ani elementy infrastruktury.

Trzeba również zaplanować położenie pojazdu dostarczającego ładunek. Najkorzystniejsza organizacja ogranicza konieczność obracania ciężaru na dużym promieniu i pozwala prowadzić element możliwie krótką, kontrolowaną trasą. W praktyce dobre ustawienie ciężarówki oraz żurawia może dać większą korzyść niż zastosowanie maszyny o wyższym nominalnym udźwigu, ale pracującej w niekorzystnej geometrii.

Na małych placach budowy warto wykorzystać możliwości skrętu wszystkich kół i jazdy krabowej. Nie należy jednak planować stanowiska bez pozostawienia rezerwy. Operator musi mieć możliwość bezpiecznego wjazdu, korekty ustawienia i późniejszego opuszczenia terenu również po zmianie warunków gruntowych.

Kiedy wybór SRE 600 jest korzystniejszy niż zastosowanie cięższego żurawia terenowego?

Cięższy żuraw nie zawsze oznacza sprawniejszą realizację. Większa maszyna może zaoferować wyższy udźwig i większy zasięg, ale zazwyczaj wymaga bardziej rozbudowanego transportu, większego stanowiska oraz podłoża zdolnego przenieść wyższe obciążenia.

SRE 600 może być korzystniejszym wyborem, gdy:

• najcięższy element mieści się w tabeli udźwigów dla rzeczywistego promienia pracy,

• wysokość podnoszenia nie przekracza możliwości wysięgnika głównego lub dodatkowego,

• dojazd prowadzi przez wąskie i nieutwardzone drogi technologiczne,

• przestrzeń na stanowisku ogranicza możliwość manewrowania większą maszyną,

• żuraw ma obsługiwać kilka punktów na jednym rozległym placu,

• liczy się szybkie przygotowanie urządzenia do kolejnych operacji,

• większy model wymagałby dodatkowego transportu przeciwwag i osprzętu,

• grunt nie pozwala bez dodatkowych prac przyjąć cięższej jednostki.

Model 60-tonowy nie powinien być jednak dobierany bez odpowiedniej rezerwy. Jeżeli planowana operacja zbliża się do granicznego udźwigu, wymaga pracy na dużym promieniu lub obejmuje element o znacznej powierzchni wystawionej na działanie wiatru, bardziej odpowiedni może być żuraw o większych możliwościach.

Porównanie należy przeprowadzać na podstawie konkretnych tabel udźwigów, a nie wyłącznie wartości podawanej w nazwie klasy tonażowej. Przykładowo cięższa maszyna ustawiona dalej od miejsca montażu może okazać się mniej efektywna niż prawidłowo dobrany SRE 600 pracujący z krótszym promieniem.

W Leovitae dobór żurawia rozpoczynamy od analizy ładunku, miejsca podnoszenia i warunków dojazdu. Pozwala to sprawdzić, czy SRE 600 zapewni odpowiedni udźwig w rzeczywistej konfiguracji, a także wcześniej zaplanować ustawienie podpór, trasę przemieszczania elementu i organizację strefy roboczej. Dzięki temu na plac trafia maszyna dopasowana do zadania, a nie jedynie do masy podanej na dokumentacji ładunku.
