Kiedy warto wybrać SAC 1200E – model o udźwigu 120 ton?

Wybór żurawia nie powinien zaczynać się od porównania maksymalnego udźwigu zapisanego w specyfikacji. Znacznie ważniejsze jest to, ile maszyna może bezpiecznie podnieść przy rzeczywistym promieniu pracy, wymaganej długości wysięgnika i dostępnej konfiguracji przeciwwagi. Dopiero po połączeniu tych parametrów można ocenić, czy SAC 1200E będzie właściwym rozwiązaniem dla planowanej inwestycji.

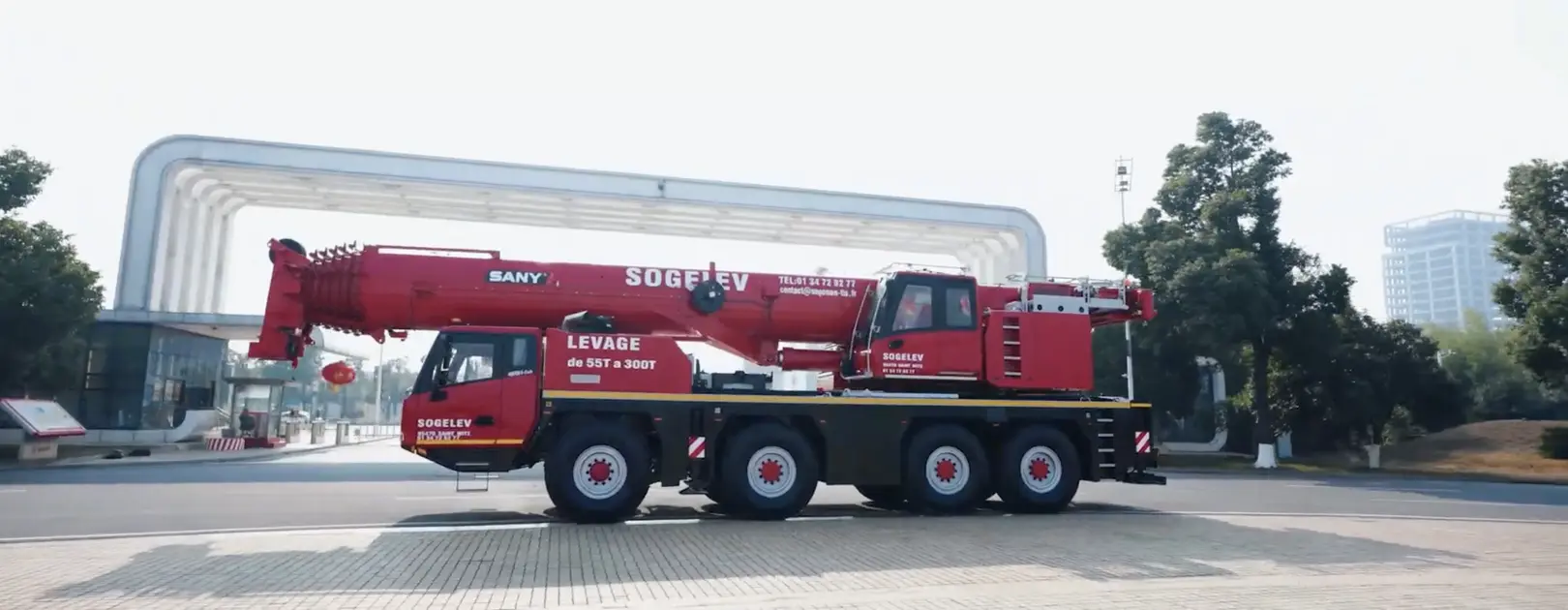

SAC 1200E to czteroosiowy żuraw samojezdny klasy all-terrain o maksymalnym udźwigu nominalnym 120 ton. Jego możliwości obejmują jednak znacznie więcej niż podnoszenie ciężkich elementów ustawionych blisko maszyny. Wysięgnik główny o długości do 66 m, maksymalna wysokość podnoszenia wynosząca 90 m oraz zmienny rozstaw podpór pozwalają planować pracę również na rozbudowanych i trudnych przestrzennie obiektach.

Kiedy udźwig 120 ton modelu SAC 1200E jest uzasadniony?

Maksymalny udźwig 120 ton jest osiągany w ściśle określonej konfiguracji: na wysięgniku podstawowym o długości 12,6 m, przy promieniu roboczym 3 m i pracy nad tyłem żurawia. Nie oznacza to, że maszyna może podnosić 120-tonowy element w każdym położeniu wysięgnika. Wraz ze zwiększaniem promienia, długości ramienia oraz wysokości podnoszenia dostępny udźwig maleje.

Właśnie dlatego o przydatności SAC 1200E decyduje nie tylko wartość nominalna, lecz także maksymalny moment udźwigu. Dla wysięgnika podstawowego wynosi on 3238 kNm, natomiast dla całkowicie wysuniętego ramienia głównego – 1674 kNm. Parametry te pozwalają pracować z ciężkimi elementami w odległości, przy której żurawie klasy 60–90 ton mogłyby zbliżać się do granic swoich wykresów obciążeń.

Wybór SAC 1200E jest uzasadniony przede wszystkim wtedy, gdy:

1. masa ładunku wraz z hakiem, zawiesiami i osprzętem przekracza możliwości mniejszego żurawia przy wymaganym promieniu,

2. element musi zostać przeniesiony nad istniejącym budynkiem, instalacją, wykopem lub inną przeszkodą,

3. miejsce ustawienia maszyny znajduje się w znacznej odległości od punktu montażu,

4. podnoszenie dotyczy wartościowego lub wrażliwego elementu wymagającego dużej stabilności i precyzji,

5. w projekcie potrzebny jest bezpieczny zapas względem granicznych wartości wykresu udźwigu,

6. zmiana ustawienia żurawia w trakcie prac byłaby trudna, kosztowna albo niemożliwa.

W praktyce maszyna tej klasy często jest wybierana nie dlatego, że ładunek waży dokładnie 120 ton, lecz dlatego, że element o masie kilkunastu lub kilkudziesięciu ton musi zostać podniesiony przy większym promieniu. Przykładowo przy promieniu 20 m i pełnym pakiecie przeciwwagi dostępny udźwig może wynosić od około 8 do 13,5 t, zależnie od długości wysięgnika. Każde takie zadanie należy więc oceniać na podstawie właściwej tabeli udźwigu, a nie wyłącznie oznaczenia modelu.

Trzeba również pamiętać, że wartości znajdujące się w tabelach obejmują masę haka i użytego osprzętu. Ich ciężar należy odjąć od udźwigu podanego dla wybranej konfiguracji, aby określić dopuszczalną masę samego ładunku.

Do jakich prac budowlanych i montażowych warto wykorzystać SAC 1200E?

SAC 1200E znajduje zastosowanie przy zadaniach, w których liczą się jednocześnie udźwig, wysokość, zasięg i możliwość sprawnego dojazdu do miejsca realizacji. Czteroosiowe podwozie terenowo-szosowe pozwala wykorzystywać maszynę zarówno na dużych inwestycjach infrastrukturalnych, jak i na ograniczonych przestrzennie terenach przemysłowych.

W budownictwie kubaturowym SAC 1200E może obsługiwać montaż ciężkich prefabrykatów żelbetowych, w tym słupów, dźwigarów, belek i elementów stropowych. Długi wysięgnik pomaga wprowadzać prefabrykaty w głąb obiektu bez konieczności ustawiania maszyny bezpośrednio przy miejscu montażu.

W budownictwie przemysłowym żuraw sprawdza się przy instalowaniu:

1. elementów stalowej konstrukcji hal,

2. sekcji suwnic i urządzeń transportu technologicznego,

3. zbiorników oraz wymienników ciepła,

4. transformatorów i urządzeń energetycznych,

5. części linii produkcyjnych,

6. ciężkich rurociągów i modułów instalacyjnych.

Maszyna może być również wykorzystywana przy budowie i modernizacji wiaduktów, kładek oraz mniejszych obiektów mostowych. Ostateczna możliwość montażu konkretnego przęsła zależy jednak od jego masy, środka ciężkości, promienia roboczego, miejsca podwieszenia i warunków podparcia żurawia.

SAC 1200E znajduje zastosowanie także w ciężkiej logistyce. Może uczestniczyć w przeładunku maszyn przemysłowych, urządzeń technologicznych, konstrukcji wielkogabarytowych oraz ciężkich komponentów dostarczanych na place składowe i tereny zakładów.

Wbudowany system zdalnego sterowania pozwala operatorowi kontrolować podstawowe ruchy maszyny z miejsca zapewniającego lepszą widoczność. Jest to szczególnie korzystne podczas precyzyjnego ustawiania elementu za przeszkodą albo w miejscu, którego nie można w pełni obserwować z kabiny.

Standardowy moduł odporności na zakłócenia elektromagnetyczne rozszerza możliwości wykorzystania żurawia na terenach energetycznych i przemysłowych. Nie zastępuje on jednak oceny ryzyka związanego z obecnością linii elektroenergetycznych. Minimalne odległości, organizację prac i dopuszczalne warunki należy zawsze ustalać dla konkretnego stanowiska.

Jak zasięg i wysokość podnoszenia wpływają na możliwości SAC 1200E?

SAC 1200E jest wyposażony w siedmiosekcyjny wysięgnik teleskopowy o profilu U. Jego długość można zmieniać od 12,6 do 66 m. Przy odpowiedniej konfiguracji przedłużeń i wysięgnika pomocniczego maksymalna długość układu oraz wysokość podnoszenia mogą dochodzić do 90 m.

Dostępne wyposażenie dodatkowe obejmuje między innymi:

1. wysięgnik montażowy o długości 2,9 m,

2. wysięgnik pomocniczy o długości 9,6 m,

3. dwusekcyjny wysięgnik pomocniczy o długości 17 m,

4. przedłużenie wysięgnika głównego o 7 m,

5. ustawienie wysięgnika pomocniczego pod kątem 0, 20 lub 40 stopni.

Tak rozbudowane możliwości konfiguracji pozwalają sięgać nad dachy, ściany, instalacje technologiczne i istniejące konstrukcje. W niektórych projektach SAC 1200E może dzięki temu zastąpić bardziej złożone rozwiązanie wymagające ustawiania żurawia stacjonarnego wyłącznie do pojedynczych operacji montażowych.

Długi wysięgnik nie zawsze oznacza jednak lepszą konfigurację. Każde jego wydłużenie wpływa na dostępny udźwig. Przy pełnym wysunięciu ramienia i dużym promieniu maszyna może podnosić zdecydowanie mniej niż na wysięgniku podstawowym. Dlatego należy wybrać najkrótszą długość, która pozwoli ominąć przeszkody i osiągnąć wymagany punkt montażu.

System jednocylindrowego teleskopowania ze sworzniowaniem umożliwia automatyczne wysuwanie kolejnych sekcji. Funkcja teleskopowania pod obciążeniem pozwala dodatkowo zmieniać długość ramienia podczas określonych operacji, o ile przewiduje to dana konfiguracja i wykres udźwigu. Może to ułatwiać wprowadzanie elementów przez otwory technologiczne lub precyzyjne korygowanie położenia ładunku.

Podczas planowania trzeba rozpatrywać jednocześnie:

• wysokość punktu pobrania ładunku,

• wysokość miejsca docelowego,

• promień od osi obrotu żurawia do środka ciężkości elementu,

• wysokość i szerokość przeszkód,

• niezbędny zapas między wysięgnikiem, ładunkiem i konstrukcją,

• długość zawiesi oraz wysokość haka.

Dopiero przestrzenny model całej operacji pokazuje, czy wystarczy wysięgnik główny, czy potrzebne będzie dodatkowe przedłużenie.

Jakie warunki terenowe i przestrzenne są potrzebne do pracy SAC 1200E?

SAC 1200E ma około 14,57 m długości, 2,75 m szerokości i 4 m wysokości w podstawowej konfiguracji transportowej. Samo potwierdzenie szerokości bramy wjazdowej nie wystarczy więc do oceny dojazdu. Trzeba również sprawdzić łuki drogi, skrzyżowania wewnętrzne, nachylenie terenu, wysokość przejazdów oraz możliwość wykonania manewru przed stanowiskiem pracy.

Minimalny promień skrętu wynosi około 7,87 m. Wszystkie osie są skrętne, a sześć dostępnych trybów kierowania obejmuje między innymi jazdę drogową, skręt wszystkich kół oraz tak zwany chód kraba. Ułatwia to ustawienie maszyny na ograniczonym placu, ale nie eliminuje potrzeby przygotowania odpowiednio dużej przestrzeni manewrowej.

Pełna baza podparcia ma wymiary około 7,5 × 7 m. Żuraw został wyposażony w system zmiennego rozstawu podpór, który analizuje ich wysunięcie oraz dopuszczalne obciążenia w zależności od kierunku obrotu nadbudowy. Dzięki temu możliwa jest praca w miejscach, w których nie wszystkie podpory można wysunąć w jednakowym stopniu. Dopuszczalna konfiguracja musi być jednak rozpoznana przez system sterowania i zgodna z właściwą tabelą udźwigu.

Poza samą powierzchnią pod podpory należy uwzględnić promień obrotu tylnej części nadbudowy wynoszący około 4,6–4,7 m. W tym obszarze nie mogą znajdować się ściany, rusztowania, pojazdy ani niezabezpieczeni pracownicy.

Kluczowe znaczenie ma nośność podłoża. Maksymalna reakcja na pojedynczej podporze może dochodzić do około 804 kN, czyli ponad 80 ton siły. Nacisk należy rozłożyć za pomocą odpowiednio dobranych płyt lub podkładów, których powierzchnię oblicza się na podstawie nośności gruntu.

Przed ustawieniem żurawia trzeba sprawdzić między innymi:

• rodzaj i stan nawierzchni,

• nośność gruntu oraz warstw konstrukcyjnych,

• położenie studzienek, kanałów i podziemnych instalacji,

• odległość od wykopów, skarp i krawędzi stropów,

• dopuszczalne nachylenie stanowiska,

• możliwość dowiezienia przeciwwagi i osprzętu,

• obecność linii elektroenergetycznych oraz innych przeszkód napowietrznych.

Napęd 8 × 6 × 8, hydropneumatyczne zawieszenie i zdolność pokonywania znacznych wzniesień pomagają w dojeździe po trudniejszym terenie. Nie należy jednak utożsamiać mobilności podwozia z możliwością bezpiecznej pracy na nieprzygotowanym gruncie. Podczas podnoszenia maszyna musi stać na stabilnym, właściwie wypoziomowanym i sprawdzonym podłożu.

SAC 1200E a mniejsze żurawie samojezdne – kiedy wybrać większą maszynę?

Mniejszy żuraw często oznacza niższy koszt mobilizacji, łatwiejszy dojazd oraz mniejszą powierzchnię potrzebną do ustawienia. Nie będzie jednak rozwiązaniem ekonomicznym, jeśli przy wymaganym promieniu pracuje na granicy dopuszczalnego udźwigu albo wymaga kilkukrotnego przestawiania.

SAC 1200E warto wybrać zamiast żurawia klasy 60–90 ton, gdy:

• mniejsza maszyna nie osiąga wymaganego udźwigu przy docelowym promieniu,

• konieczny jest długi wysięgnik bez montowania rozbudowanej kratowej przedłużki,

• należy zachować większy zapas wobec wartości granicznych,

• ładunek ma dużą powierzchnię narażoną na podmuchy wiatru,

• potrzebne jest podnoszenie nad wysoką lub rozległą przeszkodą,

• przestawienie żurawia między kolejnymi etapami byłoby utrudnione,

• precyzja osadzenia ma większe znaczenie niż minimalizacja stawki godzinowej.

Większa sztywność wysięgnika i zapas udźwigu mogą ograniczyć ugięcia oraz ułatwić kontrolowanie ładunku. Ma to znaczenie przy osadzaniu prefabrykatów, urządzeń technologicznych i konstrukcji, których położenie trzeba skorygować z dokładnością do kilku centymetrów.

Nie każda realizacja wymaga jednak SAC 1200E. Mniejsza maszyna może być korzystniejsza, gdy ładunek jest lekki, znajduje się blisko miejsca ustawienia, nie występują wysokie przeszkody, a przestrzeń na placu jest mocno ograniczona. Zastosowanie zbyt dużego żurawia może niepotrzebnie zwiększyć koszt transportu przeciwwagi i przygotowania stanowiska.

W SAC 1200E zastosowano dwa oddzielne silniki: jeden dla podwozia, a drugi dla nadbudowy. Producent wskazuje, że takie rozwiązanie może zmniejszać łączne zużycie paliwa podczas pracy stacjonarnej. Rzeczywisty efekt zależy jednak od długości cykli, obciążenia, liczby przestojów i konfiguracji maszyny.

Jak ocenić opłacalność wykorzystania SAC 1200E przy konkretnej inwestycji?

Porównanie wyłącznie stawek za godzinę pracy może prowadzić do niewłaściwego wyboru. Opłacalność należy oceniać na podstawie całkowitego kosztu wykonania zadania, uwzględniającego transport, przygotowanie stanowiska, konfigurację przeciwwagi, czas montażu oraz ryzyko przestojów.

Pierwszym krokiem jest określenie parametrów ładunku. Potrzebne są jego dokładna masa, wymiary, środek ciężkości i punkty mocowania. Do masy elementu trzeba doliczyć zawiesia, trawersy, szakle, hak oraz pozostały osprzęt.

Następnie należy ustalić geometrię pracy, czyli promień pobrania i odłożenia ładunku, wymaganą wysokość oraz przebieg elementu pomiędzy tymi punktami. Najbardziej wymagający moment operacji nie zawsze występuje w miejscu docelowym. Czasami największy promień pojawia się podczas omijania narożnika budynku lub przechodzenia nad przeszkodą.

Na całkowity koszt wpływają również:

1. liczba i czas trwania podnoszeń,

2. konieczność dowozu pełnego pakietu przeciwwagi,

3. wykorzystanie dodatkowego wysięgnika,

4. przygotowanie płyt pod podpory,

5. organizacja ruchu na terenie inwestycji,

6. czas zamknięcia placu lub drogi,

7. dostępność ekipy do podczepiania i naprowadzania ładunku,

8. prawdopodobieństwo przestoju pogodowego,

9. możliwość wykonania wszystkich prac z jednego ustawienia.

Większy żuraw może okazać się tańszy w całym rozliczeniu, jeżeli pozwala wykonać zadanie bez przestawiania, demontażu części konstrukcji lub wielokrotnego transportowania maszyny. Zapewnia również większy margines techniczny, który zmniejsza ryzyko odwołania podnoszenia po przyjeździe na plac.

W Leovitae analizujemy nie tylko nominalną masę elementu, ale cały przebieg operacji. Na podstawie danych o ładunku, otoczeniu i warunkach gruntowych dobieramy konfigurację SAC 1200E oraz sprawdzamy, czy maszyna tej klasy będzie technicznie i ekonomicznie uzasadniona. Takie przygotowanie pozwala ograniczyć niespodziewane koszty i sprawniej przeprowadzić realizację.
